刮板式运输机，垂直输送时，物料在垂直方向受到刮板的推力，自身重力及垂直段下部物料对上部物料的支承力，这些垂直压力以比例作侧向传递，形成物料间及物料对料槽壁的侧向压力，侧向压力又构成使物料间相对稳定的内摩擦力及阻止物料运动的外摩擦力，而牵引层和被牵引层间的内摩擦力足以克服物料与料槽间所处摩擦力及物料重力，这样使物料形成一稳定的整体在刮板链条的推力作用下向前输送。

工作原理

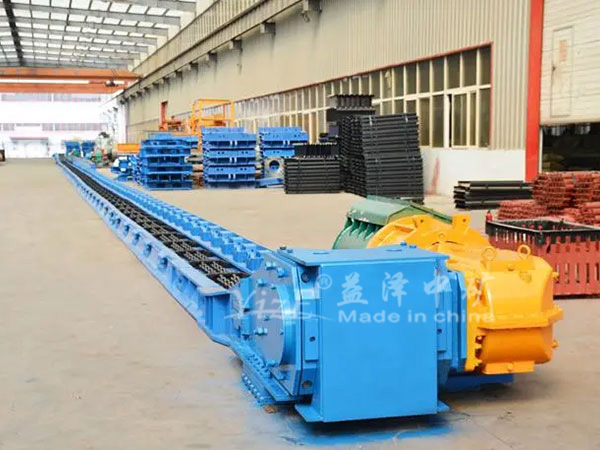

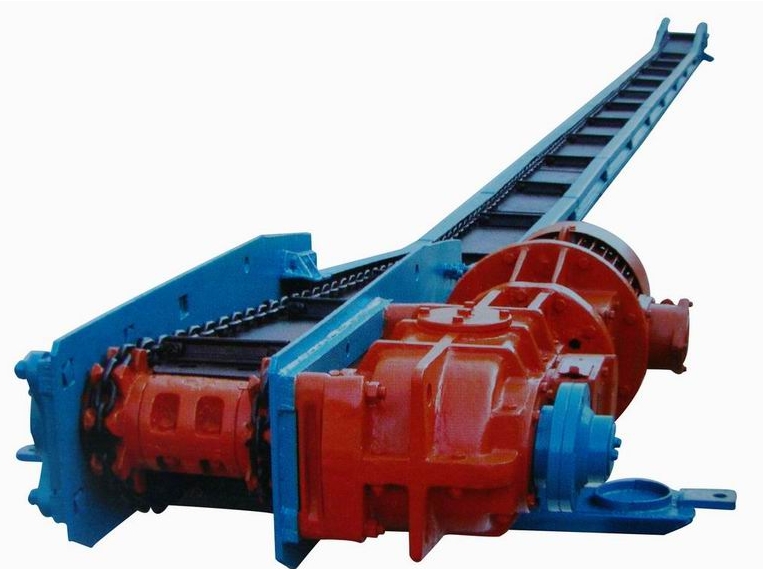

刮板输送机的工作原理是将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无极闭合循环运行，完成物料的输送。

刮板输送机是一种挠性牵引机构的连续输送机械，其牵引构件是刮板链，承载装置是中部槽。中部槽沿运输线路全线铺设，由绕过机头链轮和机尾链轮（或滚筒）的无极循环刮板链子作为牵引装置，以溜槽作为承载装置。电动机经液力耦合器、减速器带动链轮旋转，从而带动刮板链子运转，将装在溜槽中的货载从机尾运到机头处卸载，实现落煤、装煤、运煤及推移输送机械化。

产品特点

1、结构简单、重量轻、体积小，制造、安装、使用与维修方便。
2、密封性能好，灰尘不外扬，防止了输送物料被污染，改善了工人的劳动条件。
3、进、卸料装置简单，可以多点进料、多点卸料。
4、工艺布置灵活方便，可用于各不同方向物料的输送。

刮板输送机型号及参数

MS型埋刮板输送机型号及参数

MS型刮板输送机主要参数:

型号			MS16	MS20	MS25	MS32	MS40
机槽宽度B(毫米)			160	200	250	320	400
机槽高度h(毫米)			160	200	250	320	360
刮 板 链 条	链条节距t(毫米)		100	125	160	200	200
	链条形式 和代号	模锻链	DL10	D12.5	DL16
		滚子链	GL10	GL12.5	GL16
		双板链				BL20	BL20
	刮板形式 和代号	T型
		U2型
	链条速度 U(米/分)	0.16
		0.20
		0.25
		0.32
输出送量Q(米8/时)			11-25	17-39	23-54	48-88	67-124
电 动 机 功 率 (千瓦)		1.5
		2.2
		3.0
		4.0
		5.5
		7.5
		11/50
		15/13
		18.5/17
		22
		30
		37/40
刮板输送机很大长度L0(米)			80	80	80	80	80
允许倾斜安装角度			00<=a<=150

MSR型埋刮板输送机技术参数：



型号		MSR20	MSR25	MSR32	MSR40	MSR50	MSR63	MSR80
机槽宽度（mm）		200	250	320	400	500	630	800
名称承载高度（mm）		230	303	355	496	587	587	587
很大承载高度（mm）		180	250	300	420	520	520	520
刮 板 链 条	型号	X348	X458		X678		X698	2×X678
	许用载荷（kN）	98	187		320		605	2×320
	重量（kg/m）	6.5	8.3	9.3	14.5	16.4	30	33.1
	速度 （m/s）	0.04-016
额定输送量（t/h）		2.7-10.8	4.7-18.9	7.3-29.0	12.7-50.8	19.7-78.6	24.8-99.1	31.4-125.8
很大输送距离（m）		60			80

YMS型水泥专用埋刮板输送机技术参数：

设备型号		YMS25	YMS32	YMS40	YMS50	YMS63	YMS80
机槽宽度（mm）		250	315	400	500	630	800
名义承载深度（mm）		250	315	400	500	500	500
额定输送量（t/h）		25/31.5	40/50	80/100	160/200	200/250	315/400
很大输送距离（m）		50	50	50	50	50	50
刮板链条	型号	3002T	3002T	3003T	3003T	3003I	3003I
	许用载荷（kn）	33.4	45	75	100	2×75	2×100
	重量（kg/m）	13.87	15.63	23.24	25.34	47.60	52.32
	运行速度（m/s）	0.16/0.20	0.16/0.20	0.20/0.25	0.25/0.32	0.25/0.32	0.32/0.40

适用范围

埋刮板输送机应用范围为：物料容重0.2-1.8t/m3，温度小于100℃，含水率一般以手捏成团撒手后仍能松散为易，普通型埋刮板输送机可输送的物料，煤炭、化工、冶金、电力等企业的物料，如煤灰、矿渣、水泥等物料。不宜输送的物料如高温、有毒、易爆、粘性强、悬浮性流动性极强、极脆易破碎的物料等。
